Пружинные предохранительные клапаны





Тип ZB-4

ПРИМЕНЕНИЕ:

Клапаны безопасности ZB-4 предназначены для электрических нагревателей воды в качестве защитных элементов.

КОНСТРУКЦИЯ:

Корпус клапана изготовлен из латуни, пружины – из нержавеющей стали, остальные детали – из пластмассы, соответствующей условиям работы.

Клапан модели ZB-8 состоит из 3 клапанов:

A.       Предохранительный клапан открывает слив воды через выпускное отверстие, когда давление в баке возрастает до допустимого уровня.

B.       Открывающий клапан, через который вода попадает в бак, не даѐт ей возвращаться в питающий водопровод в случае падения давления.

C.      Обратный клапан, который открывает слив воды из бака в питающий водопровод, когда
давление в баке возрастает и превышает давление питания на величину, указанную в
технических характеристиках. Клапан позволяет уменьшить давление в случае его возрастания,
например, вследствие нагревания воды без потребления.

ОБСЛУЖИВАНИЕ:

Правильную работу клапана безопасности следует проверять при каждом запуске инсталляции, а затем периодически. Для этого следует повернуть рычаг так, чтобы наступило вытекание воды в отводной шланг. Затем вернуть рычаг назад, в исходное положение.

МОНТАЖ:

Клапан устанавливается на трубе подачи воды на водонагреватель, в соответствии со стрелкой направления потока воды к водонагревателю.

Питающий водопровод должен находиться на расстоянии не менее 5м от нагревателя и быть устойчивым к температуре +90ºC (с учѐтом возможного выпускания горячей воды через обратный клапан). Выходное отверстие должно быть направлено вниз.

На него можно надеть шланг (для отвода воды, вытекающей после открывания предохранительного клапана), устойчивый к воздействию температуры +80ºC, внутренним диаметром Ø 11 мм и максимальной длиной 1 м.

Необходимо предохранить шланг от уменьшения площади прохождения потока воды (замусоривания, закупорки). Длина свинчивания клапана с водопроводом не должна превышать 9 мм, для уплотнения использовать тефлоновую ленту.

Скачать:

c  спецификация в формате pdf - Скачать

  declaration of conformity CE в формате pdf - Скачать



Тип ZB-8

ПРИМЕНЕНИЕ:

Клапаны безопасности ZB-8 предназначены для электрических нагревателей воды в качестве защитных элементов.

КОНСТРУКЦИЯ:

Корпус клапана изготовлен из латуни, пружины – из нержавеющей стали, остальные детали – из пластмассы, соответствующей условиям работы.

Клапан модели ZB-8 состоит из 3 клапанов:

A.       Предохранительный клапан открывает слив воды через выпускное отверстие, когда давление в баке возрастает до допустимого уровня.

B.       Открывающий клапан, через который вода попадает в бак, не даѐт ей возвращаться в питающий водопровод в случае падения давления.

C.      Обратный клапан, который открывает слив воды из бака в питающий водопровод, когда давление в баке возрастает и превышает давление питания на величину, указанную в технических характеристиках. Клапан позволяет уменьшить давление в случае его возрастания, например, вследствие нагревания воды без потребления.

ОБСЛУЖИВАНИЕ:

Правильную работу клапана безопасности следует проверять при каждом запуске инсталляции, а затем периодически. Для этого следует повернуть рычаг так, чтобы наступило вытекание воды в отводной шланг. Затем вернуть рычаг назад, в исходное положение.

МОНТАЖ:

Клапан устанавливается на трубе подачи воды на водонагреватель, в соответствии со стрелкой направления потока воды к водонагревателю.

Питающий водопровод должен находиться на расстоянии не менее 5м от нагревателя и быть устойчивым к температуре +90ºC (с учѐтом возможного выпускания горячей воды через обратный клапан). Выходное отверстие "1" должно быть направлено вниз. На него можно надеть шланг (для отвода воды, вытекающей после открывания предохранительного клапана), устойчивый к воздействию температуры +80ºC, внутренним диаметром Ø 11 мм и максимальной длиной 1 м.

Необходимо предохранить шланг от уменьшения площади прохождения потока воды (замусоривания, закупорки). Длина свинчивания клапана с водопроводом не должна превышать 9 мм, для уплотнения использовать тефлоновую ленту.

Скачать:

  спецификация в формате pdf - Скачать

  declaration of conformity CE в формате pdf - Скачать





Тип ZB-12

КОНСТРУКЦИЯ:

Клапан типа ZB-12 выполняет функции двух клапанов - клапана безопасности и обратного клапана.

Клапан безопасности открывает выход воды наружу через выходное отверстие, когда давление в инсталляции вырастает до допустимого для клапана значения. Обратный клапан, через который вода попадает в резервуар, предотвращает её выход из резервуара в инсталляцию подпитки, в случае падения в ней давления.

Корпус клапана выполнен из латунной поковки, поворотный элемент и колпачок клапана - из полиамида, усиленного стекловолокном, мембрана и прокладка клапана - из резины, устойчивой к действию горячей воды с температурой до 130°C, пружина обратного клапана - из нержавеющей стали, пружина клапана безопасности - из защищенной от коррозии стали, внутренние элементы - латунь.

МОНТАЖ:

Клапан следует монтировать в инсталляции, обеспечивающей подачу воды на нагреватель согласно стрелке направления подачи воды на нагреватель. Длина скручивания клапана с трубой инсталляции не может превышать 9 мм. Выход воды из штуцера или шланга должен быть хорошо виден и расположен так, чтобы вытекающая горячая вода не попадала на обслуживающий персонал. Выход воды из выходного шланга должен быть свободен; шланг должен заканчиваться над сливом, отводящим воду, или сточной воронкой. К установленному клапану безопасности должен быть хороший доступ, а клапан и выходной шланг должны быть защищены от замерзания.

ПРИМЕНЕНИЕ:

Мембранные клапаны безопасности ZB-12 предназначены для защиты от избыточного роста давления в закрытых резервуарах воды, в частности, для инсталляций центрального отопления и накопительных нагревателей воды.

ОБСЛУЖИВАНИЕ:

Правильную работу клапана безопасности следует проверять при каждом запуске инсталляции, а затем периодически. Для этого следует повернуть колпачок так, чтобы наступило вытекание воды в отводной шланг. Затем вернуть колпачок обратно в исходное положение и прижать к корпусу. Если клапан плотно не закрылся, операцию следует повторить (промыть гнездо клапана). Если клапан не откроется (вода не вытекает) или не закрывается, следует обратиться к специалисту по обслуживанию напорных устройств.

Скачать:b

  спецификация в формате pdf - Скачать

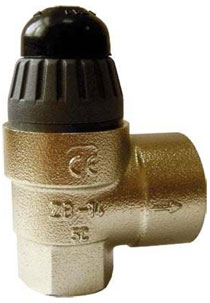

Тип ZB-14

КОНСТРУКЦИЯ:

Корпус клапана выполнен из латунной поковки. Вороток и колпак - из полиамида, упрочненного стекловолокном. Мембрана и набивка выполнены из резины устойчивой к горячей воде до 130°C. Пружина выполнена из стали, защищеной от коррозии. Внутренние элементы откованы из латуни.

МОНТАЖ:

Установку предохранительного клапана необходимо производить на трубопроводе, проводящим воду к резервуару. Рекомендуется устанавливать клапан выше уровня теплой воды в резервуаре, чтобы при его очистке избежать опоражнивания резервуара. Клапан необходимо устанавливать в таком положении, чтобы выходной (выпускной) патрубок не был направлен вверх - может находиться при расположении оси от горизонтального к вертикальному вниз. Внутренний диаметр подводящего трубопровода должен быть не меньше чем 15 мм, не может закрываться и
содержать фильтры и сужения.

К выходному патрубку клапана (направление выхода обозначено стрелкой на корпусе) можно подключить выходной (выпускной) трубопровод с поперечным сечением таким же, как у выходного патрубка клапана. Выходной трубопровод нужно располагать со спуском, он должен иметь не больше двух кривых и длину до 2 м. Выход воды из патрубка или трубопровода должен быть хорошо видимым и так расположенным, чтобы не угрожать обслуживающему персоналу. Вытекание воды из выходного трубопровода должно быть свободным; трубопровод должен заканчиваться над уходом отводящим воду или отливной воронкой. Поверхность сечения трубопровода отводящего за воронкой должна быть не меньше, чем в два раза больше поверхности сечения выходного трубопровода.

К установленному предохранительному клапану должен быть свободный доступ, сам клапан и выходной трубопровод должны быть защищены от замерзания

ПРИМЕНЕНИЕ:

Предохранительные клапаны ZB-14 предназначены для защиты от чрезмерного роста давления в закрытых водных резервуарах, в особенности в установках центрального отопления, а также в аккумуляционных водонагревателях

ОБСЛУЖИВАНИЕ:

Перед каждым запуском установки, а также не менее чем раз в месяц, необходимо проверять правильное действие предохранительного клапана. Для этого необходимо повернуть колпак так, чтобы произошло вытекание воды в отводящий трубопровод. После этого вернуть колпак в исходное положение и прижать к корпусу. Если клапан не закрыт плотно, необходимо повторить действие (промыть гнездо клапана). Если клапан не открывает (отсутствие вытекания воды) или не закрывает, необходимо обратиться к специалисту по обслуживании напорных устройств.

Скачать:

  спецификация в формате pdf - Скачать

  declaration of conformity CE в формате pdf - Скачать

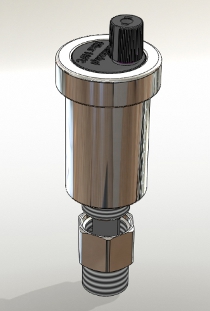

АВТОМАТИЧЕСКИЙ ВОЗДУХООТВОДЧИК

ПРИМЕНЕНИЕ:

Воздухоотводчики применяются в инсталляциях центрального отопления в замкнутых и открытых системах и позволяют осуществить водосброс из системы без необходимости слива рабочей среды.an>

КОНСТРУКЦИЯ:

Корпус и гайка ZAO 3/8” выполнены из латунного прута. Крышка, рычаг, поплавок, закрутка и шток выполнены из полимера, устойчивого к действию горячей воды с температурой до 110 °C. Прокладки – из силикона, устойчивого к действию горячей воды с температурой до 110 °C пружины - из нержавеющей стали.

МОНТАЖ:

Монтировать следует только в вертикальной позиции в наивысших точках инсталляции.

Стопорный клапан обеспечивает демонтаж автоматического воздухоотводчика из инсталляции без необходимости слива рабочей среды из системы. Для открытия автоматического воздухоотводчика необходимо открутить на 1-2 оборота колпачок, находящийся в верхней части клапана (колпачок снабжен приспособлением, предотвращающим его потерю).

Скачать:

  спецификация в формате pdf - Скачать
